サンケイエンジニアリングのコンタクトプローブ製品一覧｜特徴・種類・選ばれる理由を解説

全て表示

1,000点以上の製品を展開しつつ、選定から取付、測定用の治具・装置の製作、さらには受託測定まで一貫対応できるサンケイエンジニアリング。

この記事では、同社の特長や導入先に適した課題、具体的な製品ラインナップ、納期やサポート体制まで紹介しています。

サンケイエンジニアリングの
コンタクトプローブにおける
技術的な強み

高精度設計を支える
専用ラボと技術支援

サンケイエンジニアリングは、μm単位の位置決めや微小電流測定に対応した専用ラボを社内に保有しており、実際の使用環境を再現した高精度な検証が可能。

特に外スプリング構造を活かした設計では、繰り返し精度や安定性に優れたプローブ開発を支えています。

また、自社開発の測定用シミュレーションソフトを活用することで、動作特性の再現や不具合要因の特定がスムーズに行え、製品仕様の最適化や開発効率の向上に貢献。

仕様策定から実証まで一貫した体制で、高精度が求められる用途にも正確に対応します。

試作から導入まで
柔軟に対応する製作体制

コンタクトプローブの試作・検証には最小1本から対応可能で、量産前の評価や特殊用途の検討段階でも活用しやすい体制を整えています。

高耐熱・大電流・非磁性・4端子測定など、多様な要求に応じた特注仕様にも柔軟に対応。

さらに、ネジ止めタイプや樹脂ブッシュの採用といった設置方式や、先端形状のカスタマイズにも対応しています。必要なタイミングで、必要な仕様の製品を供給できる点も同社の強みの一つ。

この柔軟性により、設計変更や手戻りのリスクを抑えつつ、開発スピードの加速にもつながっています。

CHECK

サンケイエンジニアリングの
コンタクトプローブは
どんな課題に適しているか

高精度な測定が求められる半導体や電子部品、電気機器の開発・評価を行う企業には、試作対応力と技術支援が充実したサンケイエンジニアリングがおすすめです。少量生産や特注仕様にも柔軟に対応し、設計変更時の検証や導入をスムーズに進めてくれるでしょう。

コンタクトプローブは、どのメーカーの製品でも同じ性能が得られるわけではありません。検査対象の形状や使用環境、求められる電流容量・耐久性・精度などによって、選ぶべきメーカーや製品は大きく異なります。

そこで本サイトでは、各現場のニーズにフィットするコンタクトプローブメーカーを厳選し、技術的な特長や導入実績とともに紹介しています。製品選定の参考に、ぜひご活用ください。

相談内容別おすすめの
コンタクトプローブメーカー3選を見る

サンケイエンジニアリングの
プローブ製品一覧

CPシリーズ

https://sankei-engineering.com/productservice/contactprobe_test

一体型で外スプリング式の構造を採用しており、電気抵抗が少ない、精密測定に適した汎用タイプのコンタクトプローブです。

CP6

主な用途	精密測定全般
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	0.8mm（プローブのみ） 1.0mm（ソケット併用時）
ストローク(フル)	3.3mm（SPS） 3.0mm（SPH）
スプリング荷重	150g（SPS） / 236g（SPH） ※112gは“2/3圧縮”値
先端形状	多数あり
定格電流	0.8A（安全電流）
耐久サイクル	記載なし
動作温度	100℃以下

CP8

主な用途	精密測定全般
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	1.0mm（最小取付間隔）
ストローク(フル)	3.0mm
スプリング荷重	66～86g（全圧力値）
先端形状	多数あり
定格電流	1A（安全電流）
耐久サイクル	記載なし
動作温度	100℃以下

CP10

主な用途	精密測定全般
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	1.25 mm：CP10(0.8) & CP10(1) 1.80 mm：CP10(1.5)
ストローク(フル)	4.5 mm：CP10(0.8) 4.0 mm：CP10(1) 3.5 mm：CP10(1.5)
スプリング荷重	98g：CP10(0.8) 68g：CP10(1) 155g：CP10(1.5)
先端形状	多数あり
定格電流	2A（安全電流）
耐久サイクル	記載なし
動作温度	100℃以下

CPSシリーズ（ショートストロークタイプ）

https://sankei-engineering.com/productservice/contactprobe_test

低い電気抵抗で精密な測定を可能にしながら、全長やストロークを短く設計した省スペース型プローブです。装置の小型化が進む中でも、測定精度を妥協したくない場合に適しています。

CPS6

主な用途	精密測定全般
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	0.8mm（プローブのみ） 1.0mm（アダプターソケット併用時）
ストローク(フル)	2.5mm
スプリング荷重	55～146g（全圧力値）
先端形状	多数あり
定格電流	0.8A（安全電流）
耐久サイクル	記載なし
動作温度	100℃以下

NCPシリーズ
（ロングストロークタイプ）

https://sankei-engineering.com/productservice/contactprobe_test

CPLシリーズは、長い全長とストロークが特長です。離れた位置にある測定対象にもしっかり届き、安定した電気接続を実現します。

NCP10

主な用途	精密測定全般
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	1.25mm（プローブのみ） 1.50mm（アダプターソケット併用時）
ストローク(フル)	4.4～6.4mm
スプリング荷重	62g（SPL）、230g（SPS）、260g（SPH）
先端形状	多数あり
定格電流	2A（安全電流）
耐久サイクル	記載なし
動作温度	100℃以下

CPMシリーズ
（ネジ止めタイプ）

https://sankei-engineering.com/productservice/contactprobe_test

CPMシリーズは、本体のネジとナットでがっちり固定するコンタクトプローブ。取り付け板からの抜けを効果的に防ぎ、常に安定した検査環境を可能にします。

CPM10

主な用途	精密測定全般（抜け防止が必要な実装）
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	1.8mm（ねじ込みのみ） 2.8mm（ナット止め）
ストローク(フル)	3.6mm ～ 4.1mm (モデルによる)
スプリング荷重	68～155g (全圧縮時、モデルによる)
先端形状	多数あり
定格電流	2A（安全電流）
耐久サイクル	記載なし
動作温度	100℃以下

サンケイエンジニアリングの
導入事例

精密測定のバラツキを抑え、
安定稼働と長寿命化を実現

引用元：サンケイエンジニアリング公式HP
(https://sankei-engineering.com/jirei/case_cp_1)

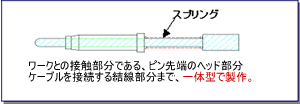

交高精度測定において、測定値のバラツキが大きく、頻繁にプローブを交換せざるを得ないという課題に対し、サンケイエンジニアリングは、一体型構造の「アウタースプリングプローブ」を提案。

従来のインナータイプでは対応しきれなかった低抵抗レンジでの測定でも、測定物の材質・表面処理・形状に合わせた先端形状・荷重設計により、安定した測定と長期間の使用を両立することに成功しました。

※参照元：サンケイエンジニアリング公式HP（https://sankei-engineering.com/jirei/case_cp_1）

プローブの寸法変更で
設計変更が不要に

引用元：サンケイエンジニアリング公式HP
(https://sankei-engineering.com/jirei/case_cp_3)

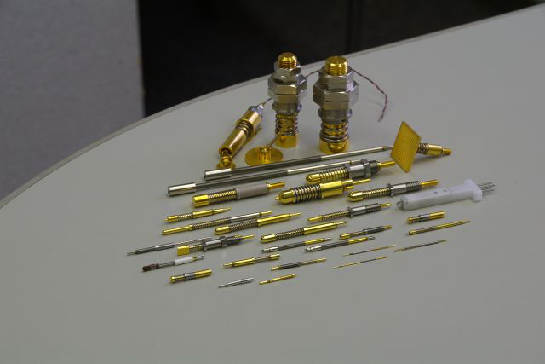

装置側の設計変更が必要とされていた測定工程に対し、サンケイエンジニアリングはプローブ寸法のカスタマイズを提案。

太さ・長さ・ストロークなど、測定条件に応じてプローブを特注対応することで、装置構造に手を加えることなく導入が可能に。結果として、開発工数やコストを大幅に抑えられました。

「あと1㎜細ければ」「あと1㎜長ければ」といった現場のリアルなニーズに応え、仕様変更の柔軟性が設計自由度の向上と工程全体の合理化を実現。

※参照元：サンケイエンジニアリング公式HP（https://sankei-engineering.com/jirei/case_cp_3）

サンケイエンジニアリングの
納期・サポート体制

最小発注数量（MOQ）：1本
納期／リードタイム：公式HPに記載なし
技術サポート：無償ヒアリング・検証、測定コンサルティング
カスタマイズ対応：先端形状・材質・耐熱、大電流仕様など柔軟に設計の変更が可能

サンケイエンジニアリング
の概要

会社名	株式会社サンケイエンジニアリング
本社所在地	神奈川県横浜市港北区新横浜2-14-2 新横浜214 2F
問い合わせ	045-470-5320
公式HP	https://sankei-engineering.com/
