タイセーのコンタクトプローブ製品一覧｜特徴・種類・選ばれる理由を解説

全て表示

精密加工技術とメカトロニクスを強みに、コンタクトプローブとソケットの開発・製造を通じて、ICや電子部品の信頼性評価や電気特性試験を支える企業です。

この記事では、特長や導入先に適した課題、具体的な製品ラインナップ、納期やサポート体制まで紹介しています。

タイセーの
コンタクトプローブに
おける技術的な強み

測定ばらつきや接触不良を抑えて
安定した検査を実現

引用元
タイセー公式HP

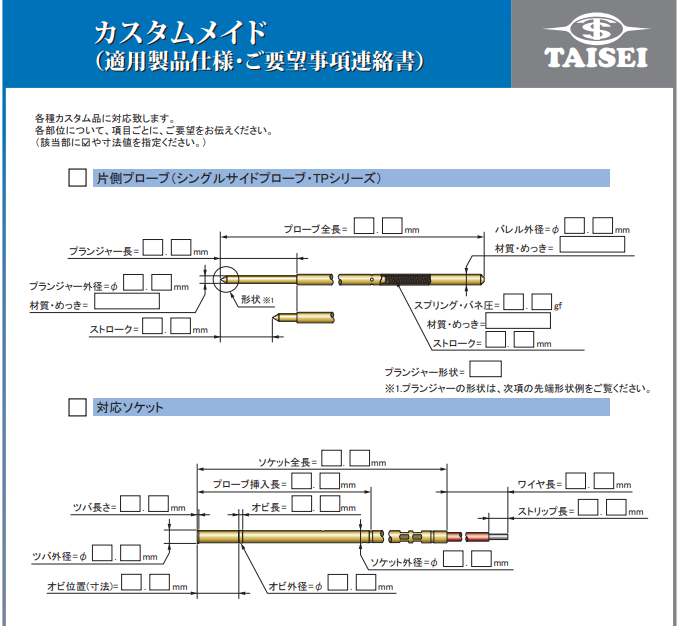

http://www.mkt-taisei.co.jp/pdf/custom_made_std.pdf

100mΩ以下の低接触抵抗により、電気ノイズの影響を抑えた安定した測定が可能です。極小電極や高密度基板への確実な接触を実現するため、ニードル・4クラウン・アールヘッドなど、測定対象に適した先端形状をラインナップ。

−40℃～125℃の温度に対応するSPシリーズや、100万回以上の高耐久モデルも用意しており、過酷な環境や長時間稼働でも高い導通精度を維持します。

厳格な現場基準に応える
カスタム設計と国内品質

全長やストローク、バネ圧といった仕様は、顧客の用途に応じて個別に設計変更が可能。標準品では対応しきれない細かなニーズにも柔軟に対応します。

また、国内複数拠点でISO9001・14001を取得しており、小柱工場では医療機器製造業の認可も取得。製品品質だけでなく生産体制にも独自の工夫を施し、品質と環境に配慮した製造プロセスを実現しています。高信頼性が求められる医療・車載分野でも安心して利用できる製品です。

CHECK

タイセーの
コンタクトプローブは
どんな課題に適しているか

タイセーのコンタクトプローブは、100mΩ以下の低接触抵抗と多様な先端形状による高精度な測定に加え、−40℃〜125℃対応の高耐久仕様や、細かな仕様変更に応じたカスタム設計にも対応。そのため、微細で複雑な構造が求められる医療機器や車載電子部品、高密度実装が進む精密機器においても、接触不良や測定誤差を抑え、検査工程の安定性と信頼性を高めることができます。

コンタクトプローブは、どのメーカーの製品でも同じ性能が得られるわけではありません。検査対象の形状や使用環境、求められる電流容量・耐久性・精度などによって、選ぶべきメーカーや製品は大きく異なります。

そこで本サイトでは、各現場のニーズにフィットするコンタクトプローブメーカーを厳選し、技術的な特長や導入実績とともに紹介しています。製品選定の参考に、ぜひご活用ください。

相談内容別おすすめの
コンタクトプローブメーカー3選をみる

タイセーのプローブ製品一覧

TP シリーズ

片側（シングルサイド）構造で0.45mm～0.90mmピッチに対応する汎用プローブシリーズです。

TP020シリーズ

主な用途	微細パッドの導通検査、狭ピッチ基板の検査
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	0.45mm
ストローク (フル)	1.2mm
スプリング荷重	初期3.46gf/0.8mm時6.52gf
先端形状	記載なし
定格電流	1A
耐久サイクル	記載なし
動作温度	記載なし

TP026シリーズ

主な用途	BGAなど中密度ICパッケージの導通検査や基板検査
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	0.50mm
ストローク (フル)	1.5mm
スプリング荷重	初期6.22gf/1.0mm 時 15.0gf
先端形状	記載なし
定格電流	1A
耐久サイクル	記載なし
動作温度	記載なし

TP031シリーズ

主な用途	携帯機器やウェアラブルデバイス向け中ピッチ検査、接点圧を必要とする用途
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	0.60mm
ストローク (フル)	1.5mm
スプリング荷重	初期 15.3gf/ 1.0mm 時30.0gf
先端形状	記載なし
定格電流	1A
耐久サイクル	記載なし
動作温度	記載なし

TW(ダブルサイドプローブ) シリーズ

両端に接点を持つ構造で、0.50mm～ 0.80mmピッチの高密度実装に対応します。

TW026シリーズ

主な用途	両面接触が必要なファインピッチICやBGAパッケージの検査など
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	0.50mm
ストローク (フル)	2.0mm
スプリング荷重	初期3.16gf/1.0mm時12.95±2.54gf
先端形状	ニードル × ニードル
定格電流	0.5A
耐久サイクル	記載なし
動作温度	記載なし

TW030シリーズ

主な用途	高密度実装の両端接触検査、狭スペースへの実装や両側信号取得用途
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	0.60mm
ストローク (フル)	1.3mm
スプリング荷重	初期5.0gf /0.8mm時12.95 ± 2.54 gf
先端形状	ニードル × ニードル
定格電流	0.5A
耐久サイクル	記載なし
動作温度	記載なし

TW038シリーズ

主な用途	高精度な接点検査・4端子測定用途、ピッチ0.8mmクラスのパッケージ対応
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	0.80mm
ストローク (フル)	1.0mm
スプリング荷重	ニードルタイプ:初期12.23gf/0.65mm時37.0±7.44gf 4クラウンタイプ:初期5.7gf/0.65mm時15.0±3.0gf
先端形状	ニードル × ニードル、4クラウン×4クラウン
定格電流	1.0A
耐久サイクル	記載なし
動作温度	記載なし

SPシリーズ

ICソケット用途に特化した、高耐久・高電流に対応するシリーズです。

SP260シリーズ

主な用途	ICソケット
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	0.35mm
ストローク (フル)	0.70mm（L=3.3mm時）/ 1.00 mm（L=5.7 mm 時）
スプリング荷重	25gf/21gf
先端形状	クラウン
定格電流	1.0A
耐久サイクル	20万回以上（L=3.3mm）/ 300k回以上（L=5.7mm）
動作温度	-40～125℃

SP300シリーズ

主な用途	ICソケット
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	0.40mm
ストローク (フル)	0.70mm（L=3.3mm）/0.80mm（L=5.7mm）
スプリング荷重	31.2gf/30gf
先端形状	クラウン
定格電流	1.0A（L=3.3mm）/1.6A（L=5.7mm）
耐久サイクル	200k 回以上（L=3.3mm）/ 100万回以上（L=5.7mm）
動作温度	-40～125℃

SP350シリーズ

主な用途	ICソケット
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	0.50mm
ストローク (フル)	0.50mm
スプリング荷重	25gf
先端形状	クラウン
定格電流	2.0A
耐久サイクル	300万回以上
動作温度	-40～125℃
