愛工舎のコンタクトプローブ製品一覧｜特徴・種類・選ばれる理由を解説

長年培ってきた微細切削加工技術を核に、超高精度のコンタクトプローブを開発・製造し、半導体業界の進化を支えている株式会社愛工舎。

この記事では、同社の特長である極細切削技術と一貫した生産体制、導入先に適した微細化・高密度化の課題、具体的な製品ラインナップ、そして納期やサポート体制までご紹介します。

愛工舎の
コンタクトプローブにおける
技術的な強み

独自の超微細切削加工技術による高精度化

引用元
愛工舎公式HP
https://aikosha.com/product_data/%E3%82%B3%E3%83%B3%E3%82%BF%E3%82%AF%E3%83%88%E3%83%97%E3%83%AD%E3%83%BC%E3%83%96%E3%83%94%E3%83%B3/

株式会社愛工舎は、1934年の創業以来培ってきた超微細加工技術に強みがあります。140台以上のCNC精密自動旋盤を駆使し、1mm以下の極細切削加工が特徴です。この技術と微細測定技術を融合させることで、半導体の通電検査に不可欠なコンタクトプローブピンの超高精度な形状を実現しています。

試作から量産まで一貫した柔軟な生産体制

高度な技術に加え、顧客の多様なニーズに対応できる柔軟な生産体制も強みです。難易度の高い微細加工が要求される試作品の製造から、安定した品質が求められる大量生産（量産）まで、一貫して対応可能です。これにより、顧客は開発初期段階から安心して同社にプローブ製造を任せることができ、開発スピードと品質の向上に貢献しています。

CHECK

愛工舎の
コンタクトプローブは
どんな課題に適しているか

株式会社愛工舎のコンタクトプローブは、超微細化・高密度化が進む半導体デバイスの通電検査という、現代のエレクトロニクス産業が抱える重要な課題の解決におすすめです。同社の強みである1mm以下の極細・高精度切削加工技術により、従来のプローブでは対応が難しかった、端子間隔（ピッチ）の狭いデバイスへの接触を可能にします。

この高精度な微細部品は、繰り返し検査における安定した接触抵抗と耐久性を確保し、検査工程全体の信頼性向上に大きく貢献します。

そこで本サイトでは、各現場のニーズにフィットするコンタクトプローブメーカーを厳選し、技術的な特長や導入実績とともに紹介しています。製品選定の参考に、ぜひご活用ください。

相談内容別おすすめの
コンタクトプローブメーカー3選を見る

愛工舎の
プローブ製品一覧

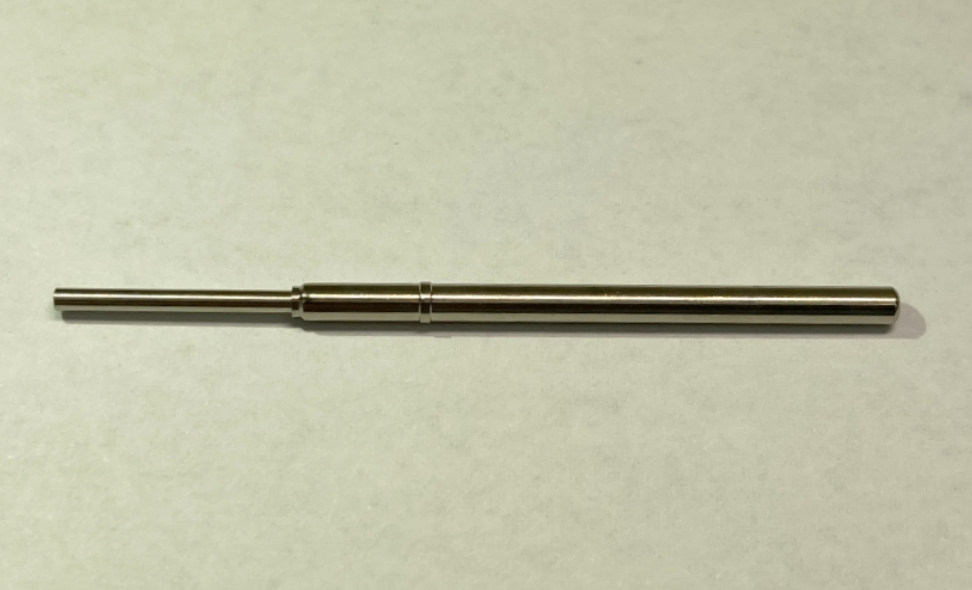

バイアスカットプランジャー

主な用途	コンタクトプローブ
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	記載なし
ストローク(フル)	記載なし
スプリング荷重	記載なし
先端形状	記載なし
定格電流	記載なし
耐久サイクル	記載なし
動作温度	記載なし

先端クラウン付袋穴バレル

主な用途	コンタクトプローブ
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	記載なし
ストローク(フル)	記載なし
スプリング荷重	記載なし
先端形状	先端クラウン付
定格電流	記載なし
耐久サイクル	記載なし
動作温度	記載なし

レセプタクル

主な用途	コンタクトプローブ
Kelvin対応	記載なし
高周波対応	記載なし
対応ピッチ	記載なし
ストローク(フル)	記載なし
スプリング荷重	記載なし
先端形状	記載なし
定格電流	記載なし
耐久サイクル	記載なし
動作温度	記載なし
